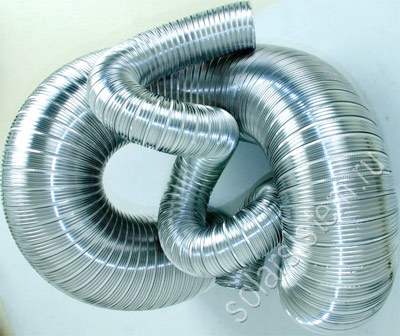

Гофрированная металлическая труба создаёт длинный путь воздуха внутри солнечного короба. Рельеф увеличивает контакт с нагретой поверхностью, но одновременно повышает сопротивление потоку. Поэтому оценивать такую панель нужно по теплу на выходе и расходу воздуха.
Путь воздуха
Трубу располагают в освещённом утеплённом коробе и соединяют с входным и выходным отверстиями. Если она уложена слишком плотно или сильно изогнута, вентилятору труднее прокачивать воздух. Прямые щели в обход трубы также нежелательны: тогда часть воздуха выйдет, почти не нагревшись.
Измерение результата
Температура на выходе может быть высокой при малом потоке, но полезная мощность окажется скромной. Измерьте разницу температур и объём проходящего воздуха, затем сравните несколько солнечных дней. Учитывайте потребление вентилятора. Заявленную для чужого опыта мощность нельзя переносить на другую длину трубы и климат.
Безопасность установки
Воздух для комнаты не должен проходить через материалы, выделяющие запахи или загрязнения при нагреве. Защитите воздухозабор от воды и насекомых, а проход через стену — от конденсата и обратной тяги. Врезку в вентиляцию жилого дома согласовывают с профильным специалистом.
О чём говорит температура
Предположим, в солнечный день выходящий воздух стал значительно теплее входящего. Если поток почти остановился из-за длинного извилистого канала, помещение получит мало тепла. Измерьте расход при включённом вентиляторе и сравните его с расходом без коллектора, затем оцените, не съедает ли вентилятор значительную часть выигрыша.
Короб осматривают после дождя и в холодный день. Вода внутри и конденсат на выходе показывают, что защита и воздухообмен требуют доработки. В жилой комнате не стоит использовать неподходящие клеи и покрытия в горячем воздушном тракте.
Что проверить на практике
- Сравните расход воздуха до и после трубы.
- Проверьте материалы на нагрев и качество воздуха.
- Предусмотрите закрытие канала ночью.
Дальнейшее чтение: DOE: солнечные воздушные коллекторы.
