Солнечный коллектор можно использовать для пяти разных задач: летней горячей воды, круглогодичной горячей воды, поддержки отопления, совмещённой системы и подогрева бассейна. Начинать выбор схемы стоит именно с задачи, а не с рисунка труб.
Летняя и круглогодичная система

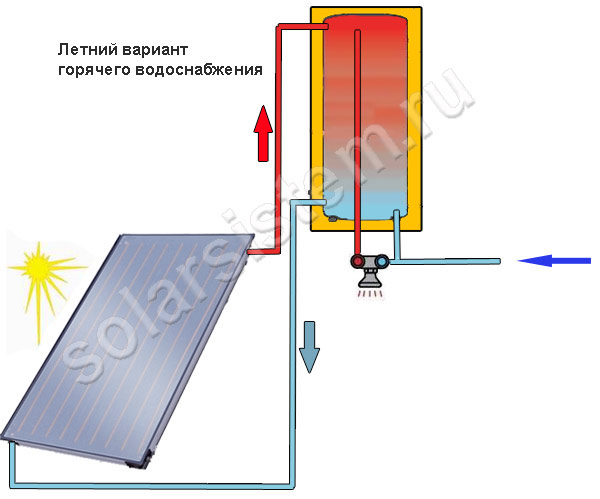

Летнему варианту проще обеспечить естественную циркуляцию, если бак стоит выше коллектора. Когда тепло нужно круглый год, появляются защита от замерзания, контроль перегрева и резервный источник горячей воды. Для каждого контура проектировщик выбирает теплоноситель, насос и теплообменник.
Отопление и бассейн
Поддержка отопления требует согласовать солнечный контур с существующей системой и запасом тепла на время без солнца. Для бассейна задача иная: большой объём воды нагревается на небольшую разницу температур, поэтому там часто применяют незастеклённые коллекторы. Один и тот же чертёж не подходит обеим задачам.
Как читать схему
Проследите путь жидкости от коллектора до потребителя и обратно. Отметьте бак, насос, датчики, запорные и предохранительные устройства. Любая схема должна показывать, что происходит при отключении электричества, морозе и остановке расхода воды.
Пример выбора
Для летнего душа сначала оцените расход воды и место бака. Если бак можно поставить выше коллектора и система используется только в тёплый сезон, естественная циркуляция упрощает компоновку. Для круглогодичного дома к этому добавляются тепловой запас, защита от мороза и управление потоком. Подключение к отоплению нельзя получить простым добавлением тройника: температура и режим работы отопительного контура отличаются от контура горячей воды.
Схема для бассейна также отличается от бытовой горячей воды. Для неё важны площадь зеркала воды, испарение и покрытие бассейна, а не только литры в баке. После выбора задачи технический специалист рассчитывает трубы, насосы, автоматику и защиту. На иллюстрации показан принцип движения тепла, а не готовая монтажная схема.
Что проверить на практике
- Запишите сезон и конечного потребителя тепла.
- Определите, где хранится тепло и как обеспечен резервный нагрев.
- Проверьте защиту от замерзания, перегрева и избыточного давления.
Дальнейшее чтение: DOE: солнечный нагрев воды.
