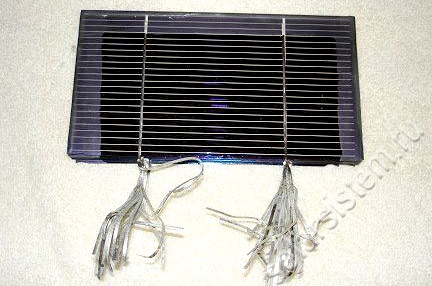

Сборка небольшой панели из отдельных фотоэлементов показывает устройство модуля, но требует аккуратности в электрических соединениях и защите от влаги. Проект полезен как учебный опыт; для длительной эксплуатации на крыше надёжность заводского модуля обычно важнее экономии на деталях.
Электрическая цепь
Элементы соединяют так, чтобы получить нужное напряжение и ток при заданной нагрузке. При частичном затенении работа цепи меняется; неверная пайка и слабые контакты вызывают нагрев. Проверяйте параметры измерительным прибором при освещении и выбирайте защиту согласно схеме.
Корпус и герметизация
Фотоэлементы хрупкие. Между ними и наружной средой нужны прозрачная защита, механическая опора и герметизация, рассчитанная на дождь и нагрев. Обычный бытовой герметик без проверки совместимости может повредить соединения или быстро отслоиться. Влага внутри корпуса приводит к коррозии.
Реалистичное применение
Не рассчитывайте на постоянную номинальную мощность в обычную погоду: она зависит от освещённости и температуры. Подключение к дому, аккумуляторам или сети требует контроллера, предохранителей и безопасной проводки. Небольшой опытный модуль разумно проверять на отдельной низковольтной нагрузке.
От учебного образца к готовому модулю
В эксперименте можно увидеть, как соединённые ячейки дают ток и как тень на одной части влияет на цепь. Но у заводского модуля есть испытанная герметизация, механическая прочность и паспортные параметры. Эти свойства особенно важны на крыше, где устройство годами находится под дождём, снегом и ветром.
Если цель — автономное питание полезной нагрузки, сначала рассчитайте её энергию за день. Затем подберите сертифицированный модуль, контроллер и аккумулятор. Самодельная сборка хороша для обучения, но экономия на корпусе и защите легко превращается в короткий срок службы.
Что проверить на практике
- Проверьте электрические параметры при освещении.
- Защитите элементы от влаги и механических ударов.
- Не подключайте учебную сборку напрямую к домашней сети.
Дальнейшее чтение: DOE: устройство фотоэлектрической системы.
